Ch.6 存储器层次结构

有很多图

存储器分类

根据信息的可更改性，我们将存储器分为读写存储器和只读存储器

根据断电后数据是否丢失，我们将存储器分为易失性和非易失性

我们常见的存储器有 RAM（随机存取存储器）和 ROM（只读存储器）

RAM 和 ROM 都通过对地址译码来访问存储单元，因为每个地址译码时间相同，所以在不考虑芯片内部缓冲的前提下，访问任意单元的时间均相同

RAM 和 ROM 的区别：

RAM	ROM
可读可写	只读不写
易失性	非易失性

RAM 分为两种：静态 RAM（SRAM）和动态 RAM（DRAM）：

静态 RAM（SRAM）	动态 RAM（DRAM）
只需要通电，就可以保持触发器状态	通电后需要定期刷新内容，否则电荷流失会导致数据丢失
速度块	速度慢
功耗高	功耗低
单位容量成本高	单位容量成本低

因此 SRAM 经常用于 CPU Cache，DRAM 经常用于主存（内存条）

主存结构

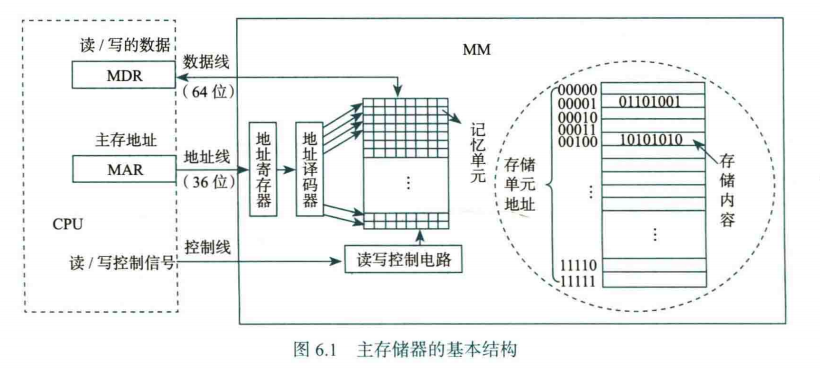

大致介绍主存储器 Main Memory 的构成

总线是连接各个部件的共享传输介质，系统总线由控制线、数据线、地址线构成

控制线用于传递 “读” “写” 等指令信息

数据线是 CPU 与主存之间传输数据的并行线路，

数据线有 64 位，说明字节编址下，每次最多可以存取 8 个主存单元，也就是 8 个连续地址的存储值

地址线是 CPU 向主存发送地址信息的并行线路，

地址线有 36 位，最大寻址范围为 $0 \sim 2^{36}-1$，最大寻址空间 $2^{36}$ Bytes = 64 GB

CPU 访存的流程

1- 如果 CPU 发出的访存地址是虚拟地址，需要通过内存管理单元 MMU 中的 TLB 和页表进行查询，得到物理地址（主存中的硬件级地址）

2- 用物理地址查询 Cache，如果 Cache Hit，那么访问 Cache 即可，否则

3- 通过系统总线向 DRAM 控制器发送访问请求（其中控制线发送具体的操作请求）

4- DRAM 控制器收到访存请求事务后，将访存请求转换为与 DRAM 芯片通信的存储器总线请求（包含 DRAM 芯片命令和 DRAM 芯片内部地址，可能包括写入数据）

5- 地址译码器将 DRAM 芯片内部地址进行具体的译码，选中对应的行、列，进行读/写操作。

6- DRAM 控制器向 Cache 返回系统总线请求事务的回复，以及读操作的数据

7- Cache 进行可能的更新，对于读操作向 CPU 返回读出的数据

内存条

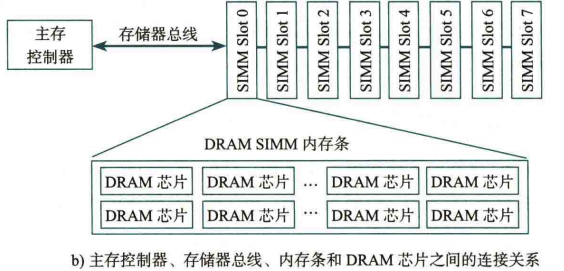

主存芯片通过存储器总线与主存控制器连接，对应实际操作中将内存条插入内存条插槽。内存条的本质是若干 DRAM 芯片的集合，而整个主存由多个内存条组成

为了满足存储器的位数和容量要求，我们需要对 DRAM 芯片进行 “串联” 和 “并联”：

位扩展（“并联”）：用字长短的 DRAM 芯片构成大字长存储器时，需要进行位扩展
- 位扩展时，我们将所有芯片的地址线并联在一起。并联的芯片指向同一个地址位置，只是指向了地址的不同位。比如 1bit 扩展到 8 bits，每个芯片的 1 位数据线分别作为最终 8 位数据总线的其中一位

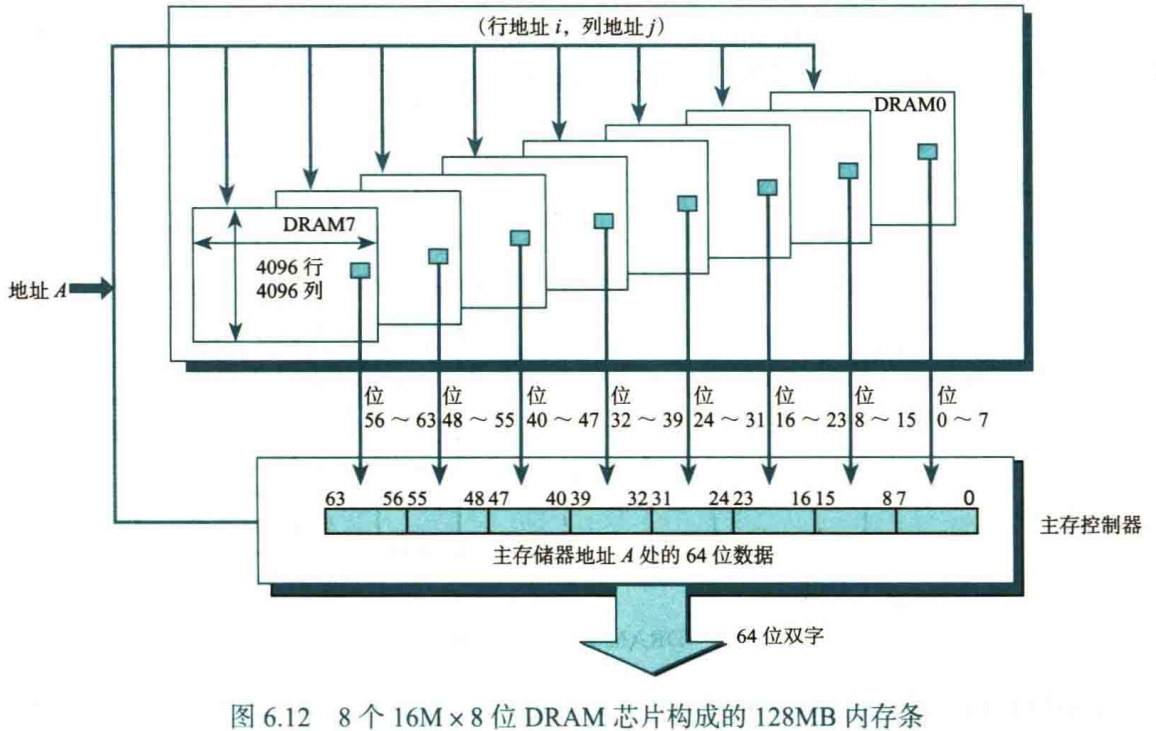

位扩展图例

字扩展（“串联”）：对芯片容量的扩充
- 字扩展后，地址空间变大了，因此我们需要额外的地址线来指定需要选择哪一片芯片工作（不考虑同时进行位扩展），我们称这一信号为片选信号
- 举个例子：用 16K × 8 位芯片扩充为 64K × 8 位，需要 16 根地址线（$2^{16} = 64 $ K）。其中低 14 位用于对单个芯片的内部进行访问，而高 2 位产生 $2^2$ 种片选信号，指定选择哪一个芯片
位扩展和字扩展可以同时进行，通常先位扩展再字扩展

DRAM 芯片结构

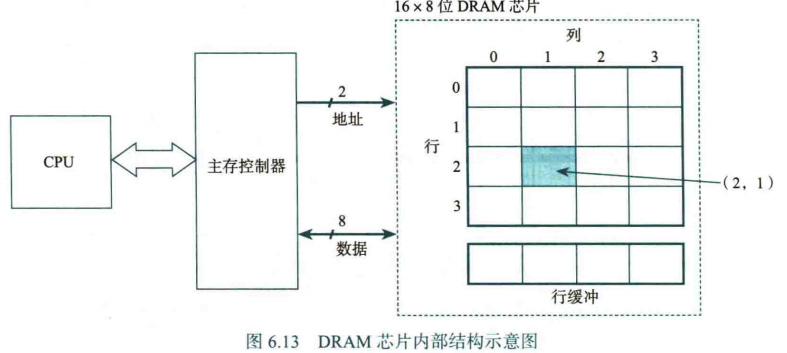

对于一个 $2^n \times b$ 位的 DRAM 芯片，其包含 $2^n$ 个存储单元，每个单元包含 $b$ 位的信息（可以称这些单元为“块”）

将 $2^n$ 个单元分成 $r$ 行 $c$ 列的矩阵，保证 $r \leq c$ 且 $r$ 与 $c$ 接近（减少地址线的使用，提高性价比）

容易得到行地址的位数为 $x = \lceil \log_2 r \rceil$，列地址的位数为 $y = \lceil \log_2 c \rceil$。DRAM 的芯片地址引脚采用复用的方式，这意味着行地址和列地址是分别从地址线传送的（因此地址线的宽度为 $\max\lbrace x,y\rbrace$）：

每一块 DRAM 芯片有一个行缓冲（大小为一行），用来缓存当前选中行的每一列数据。在利用行列地址获取数据时，首先需要根据片选信号确认选中这块芯片，然后在行选通信号 RAS 有效时，地址线传送行地址，这一行的数据都被送到行缓冲；接下来在列选通信号 CAS 有效时，将行缓冲中对应列的内容处理

行缓冲每次缓存一整行的数据，也是局部性原理的体现，在 Internal row buffer Hit 的情况下，也可以达到一定的加速访存效果

以上的 DRAM 是不包含位平面 (bank) 结构的构造，ICS 也不考虑

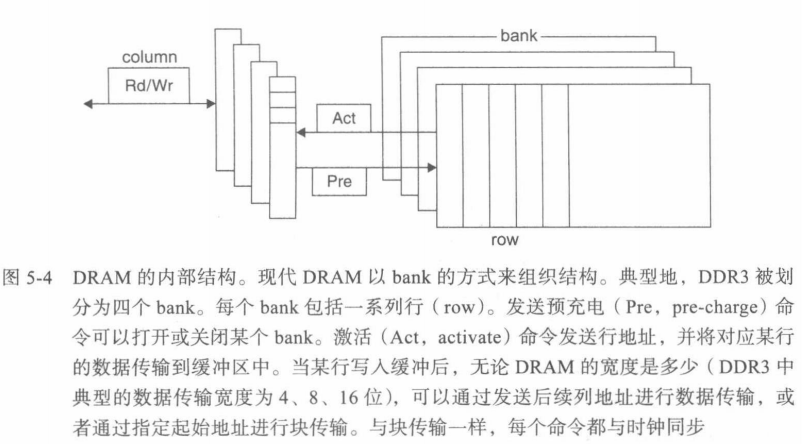

现代 DRAM 会在行列基础上添加 bank，以提高并行性、隐藏延迟、提高吞吐率、降低单次操作功耗

但是课后习题是会出现 bank 的？

磁盘

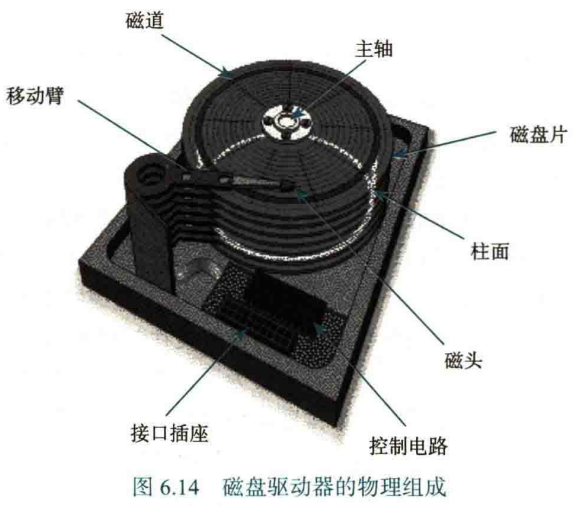

物理组成示意图

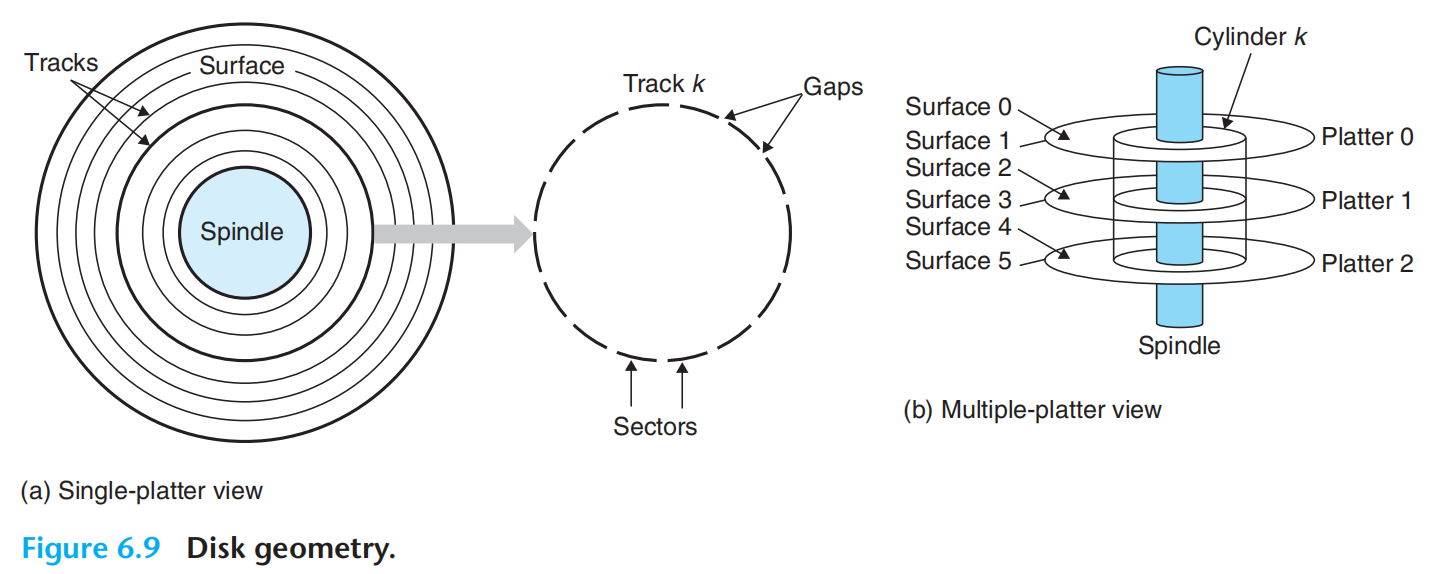

一个磁盘由很多堆叠的盘片组成，盘片的两面都可以存储信息，记为盘面。为了定位内容，我们对每个盘面进行标号

盘面上的信息由磁头刻写，体现为紧密排列的同心圆。我们记这些同心圆为磁道，而不同盘面同一半径的磁道组成的圆柱面为柱面。为了定位内容，我们对每个柱面进行标号

规定磁道上划分的等长弧段为扇区，扇区是读写的最小单位。同理，我们对于磁道上的扇区也进行编号

定位磁盘上的数据，通过柱面号，盘面号，扇区号三维信息进行唯一确定，这三个信息即磁盘地址，我们记为 $(C, H, S)$

磁盘驱动器的操作

首先我们给出从 CPU 到磁盘驱动器的数据通路

CPU <---> 磁盘控制器 <---> 磁盘驱动器

CPU 不存储三维的磁盘地址（因为磁盘地址对于不同的磁盘有不同构造，导致程序移植性差），而是将三维地址映射到一系列连续的逻辑块（就像三维数组实际以一维数组存储一样），我们称这个一维的逻辑块地址为逻辑块号

CPU 发送逻辑块号，通过磁盘控制器的转换，得到 $(C, H, S)$ 的磁盘地址，传送给磁盘驱动器。

接下来的磁盘驱动器的操作分为三步：

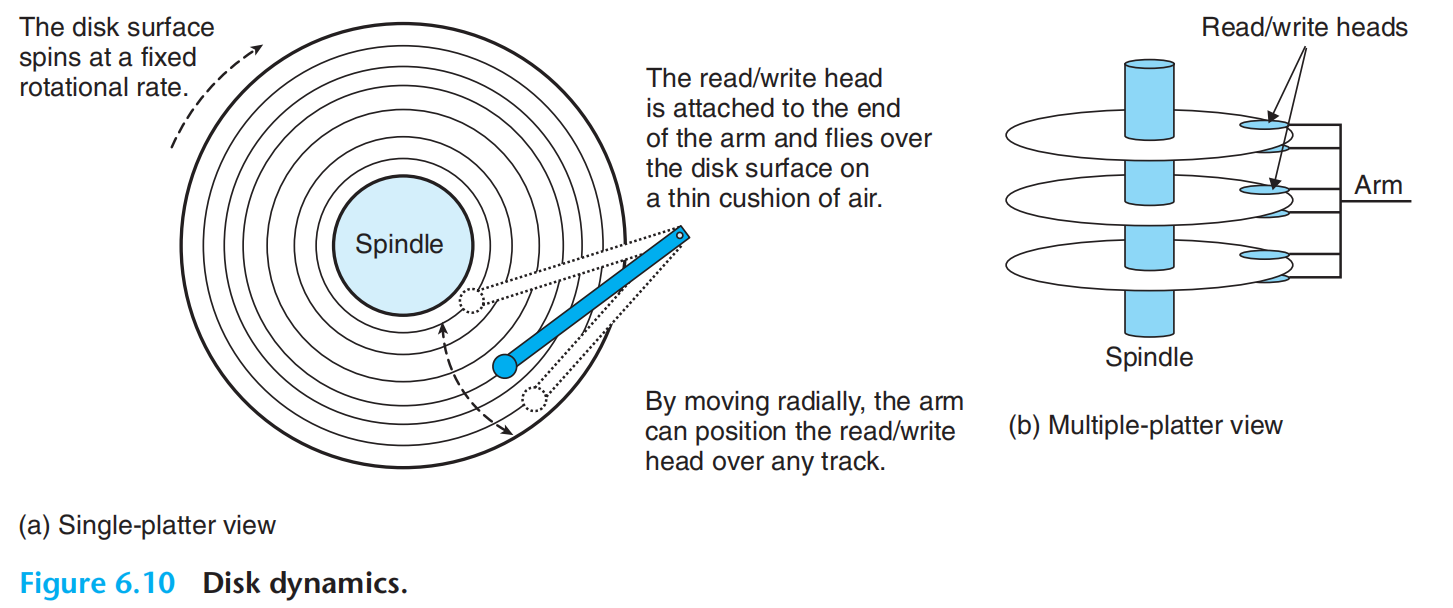

寻道：根据 $(C, H)$ 的信息，将磁头移动到指定的磁道上，选择相应的读写磁头
旋转等待：扇区计数器初始化为 0，每经过一个扇区自增，直到计数器的值达到 $S$，此时磁头抵达了 $(C, H, S)$
读写：启动读写控制电路

磁盘性能

有一些性能指标用于描述一个磁盘存储器：

记录密度

密度分为两个方面：

道密度：盘面的单位半径内能够容纳的磁道数（同心圆密度）
位密度：磁道圆周单位长度能够记录的二进制位数（具体影响比较复杂）

然后定义面密度 = 道密度 × 位密度，用面密度来直观衡量磁盘存储器的记录密度

存储容量

磁盘实际数据容量 = 盘面数 × 柱面数 × 每个磁道的扇区数 × 每个扇区的字节数

早期扇区大小通常为 512B，现代扇区大小通常为 4096B

对于使用了逻辑块寻址的磁盘，容量 = 逻辑块个数 × 每个扇区的字节数

数据传输速率

磁盘驱动器在到达“读写”步骤时，单位时间读写存储介质的二进制信息量，又称为内部 / 持续传输速率

相对的，CPU 的外设控制接口读写外存储器缓存的速度是外部 / 接口传输速率（比如 USB PCIe）

平均存取时间

响应时间 = 排队延迟 + 控制器时间 + 寻道时间 + 旋转等待时间 + 数据传输时间

存取时间 = 寻道时间 + 旋转等待时间 + 数据传输时间

（磁头移动到指定磁道的时间 + 指定扇区旋转到磁头下方的时间 + 传输一个扇区的时间）

（旋转等待时间通常平均为磁头旋转半圈的用时，即 $\dfrac{60\text{ s}}{\text{转速}} \div 2$）

cache

cache 是一种小容量的高速缓冲存储器，由快速的 SRAM 存储元组成，直接集成在 CPU 芯片中。cache 是介于 CPU 和主存之间的特殊存储层次（可以参考那张金字塔图）

局部性原理

简单分为两种：

时间局部性：一个内存区间在第一次被访问后，短时间内可能会被再次访问
空间局部性：一个内存区间在第一次被访问后，其周围的内存区间接下来可能会被访问

An example

下面这个例子中，i 和 n 有较好的时间局部性，arr 有较好的空间局部性：

for(int i = 0; i < n; i++){
    cin >> arr[i];
}

如果我们将上面的变量提前保存到 cache 中，不难发现数组读入的速率会加快很多

根据局部性原理来构建计算机的存储系统，这也称为存储层次结构。速度越快的存储越靠近处理器，但成本也越高。cache 的工作原理极大地体现了局部性原理的运用

cache 槽构成

为了方便 cache 和主存交换信息，一般将 cache 和主存空间划分为大小相等的区域。cache 和主存之间交换数据的基本单元在主存中称为块（block），而在Cache中则称为行（line）或槽（slot）

对于每个 cache 槽，我们划分这样的结构：

#define BLOCK_SIZE (64)         // 因为 64-bit = 8 Byte 通常也是一个主存块的大小

typedef struct {
    uint8_t data[BLOCK_SIZE];   // 数据位：实际存储数据的数据块
    uint32_t tag;               // 标记位：标识主存块（对应了哪一块主存）
    bool valid;                 // 有效位：数据是否有效
} cacheSlot;

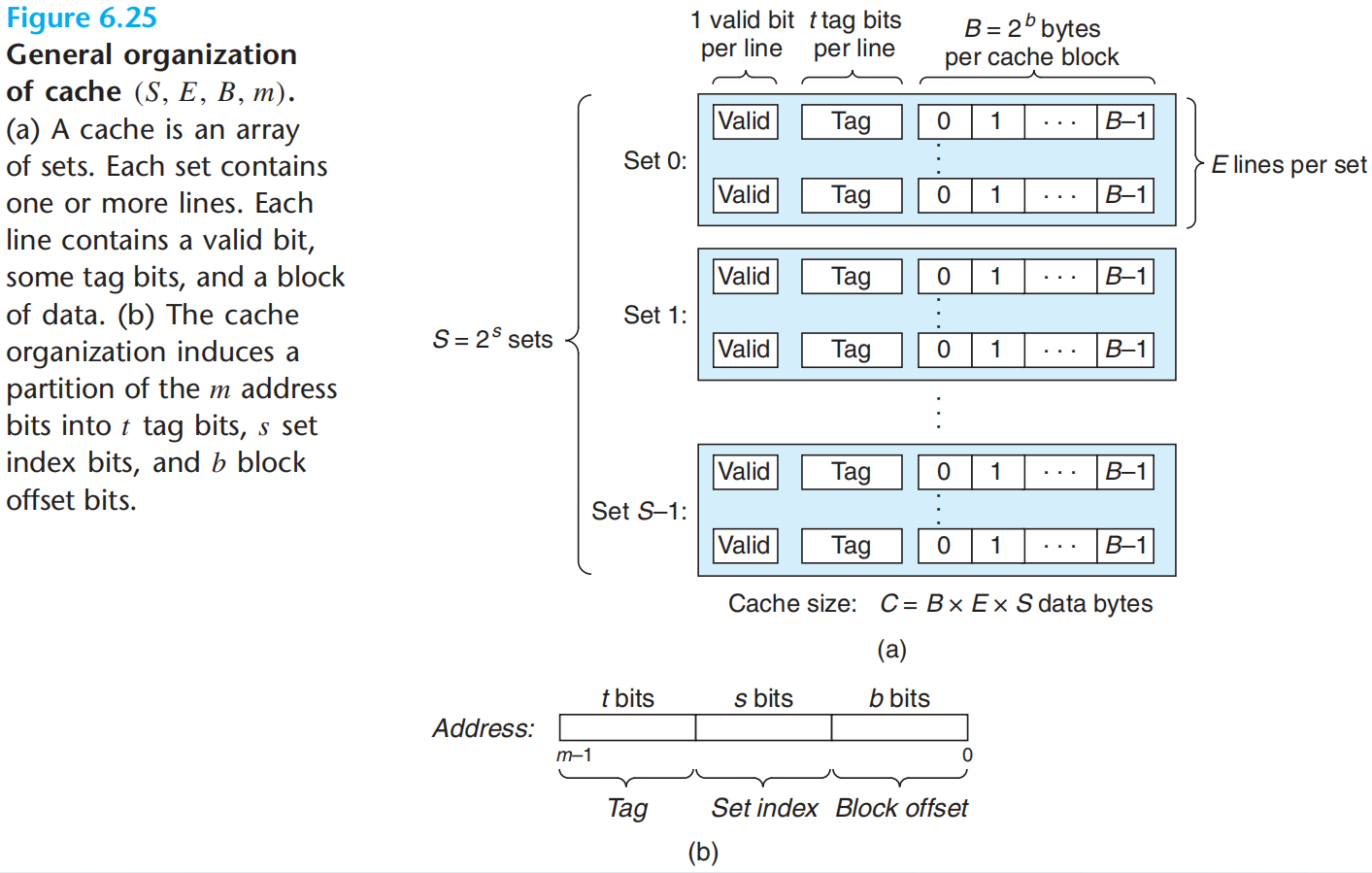

如果考虑组的划分（比如采用组相联映射），那么 cache 的大致结构如下图所示

cache 访存

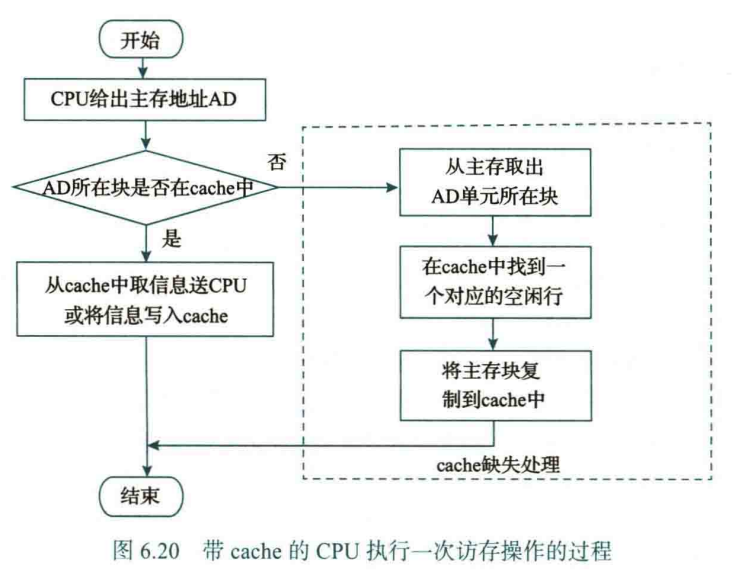

如图所示，CPU 优先从 cache 中尝试找到缓存数据，如果找到了，就访问对应槽的内容，我们称之为 cache hit；否则没有在 cache 中找到，我们从主存中找到对应的块，然后根据局部性原理，将 AD 所在的块存入 cache 的空闲槽（如果没有空闲槽，那么根据某种策略进行覆盖）

cache 槽的 tag 字段用于识别 “指定的主存块和该 cache 槽是否是对应的”

如何具体地从 CPU 地址映射到 cache 块？

在 cache 的实现中，我们进行操作的是物理地址（硬件角度）而不是虚拟地址（程序角度），在 cache 设计时，物理地址被分为三个部分：

[31:13] [12:6] [5:0]
TAG     SET    OFFSET

set 部分，其确定了应该在 cache 的哪个组中进行查找，位长度由 cache 的组数决定。这里 cache 被分为 $2^7$ 个组，因此需要 $7$ 位
tag 部分，这部分内容会和实际 data 一并存入 cache 中，用于在 set 确认组后准确定位
offset 部分，用于在找到对应的槽后，利用偏移值找到具体需要使用的数据，位长度由 cache 块大小决定。这里每个块大小为 $2^6 \text{ Byte}$，因此需要 $6$ 位

（tag 是地址减去 set 和 offset 的部分剩下的部分，其长度没有硬性规定）

如何从物理地址定位到 cache 的内容？先根据 set 定位 cache[set]，再结合 tag 定位到 cache[set][way]，最后利用 offset 定位到 cache[set][way].data[offset]

这里有一张对应的图示：

cache 的策略选择

在交换数据时，我们会遇到下述四种情形，并且分别有不同的策略组：

主存中的块与 cache 中的槽如何对应？

▲ 直接映射：将 cache 槽直接与主存块进行一定的对应，每个块用的槽是通过取模操作指定的：

$$ cache \text{ 行号} = \text{ 主存块号} \bmod cache \text{ 行数} $$ 因此直接映射又叫做模映射，类比简易哈希表，优点是查找快；缺点是易冲突，缓存命中率可能不高

▲ 全相联映射：cache 槽可以被任意主存块映射，“是坑就占”，采用标记字段判断槽中的数据是否存在

优点是冲突小，缓存命中率较高；缺点是硬件实现复杂，查找速度慢（每个标记字段都要确认）

▲ 组相联映射是上述的结合：cache 被分成若干组，每组有若干个槽。主存中的块与 cache 组有特定的对应关系，但是 cache 组内可以随意映射

主流选择是组相联映射，上文中 “如何具体地从 CPU 地址映射到 cache 块” 的回答也是基于此的

cache full 时，采用什么逻辑替换旧的 cache？（替换算法）

▲ 先进先出算法 FIFO：总是替换最早进入 cache 的主存块

容易实现，但是不能正确反映访问局部性，因为最先进入的主存块也可能是经常访问的

▲ 最近最少用算法 LRU：总是替换近期最少使用的主存块

正确反映访问局部性，但是不容易实现

▲ 最不经常用算法 LFU：总是替换访问次数最少的主存块

和上一种算法差不多

▲ 随机替换算法：字面意思，性能还不错，实现简单

cache 的写策略是什么？

换种方式表述：当 CPU 写数据时，数据可能同时存在于 cache 和主存中。更新 cache 的时候，主存是否更新，以及何时更新，就是写策略

▲ 通写法：CPU 写数据时，同时写 cache 和主存。

缺点是对主存的写操作较慢

通写法通常会搭配非写分配：当写缺失时，只写主存，不使用 cache（也就是说只有读操作才会触发 cache 的新主存块加入）

▲ 回写法：CPU 写数据时，只写 cache 不写主存

缺点是需要额外维护 cache 槽的脏位，在向 cache 槽写入新的主存块时，脏位置 0；在 CPU 写入 cache 行时，该位置零

回写法通常会搭配写分配：当写缺失时，先从主存把块调入 cache，再写 cache

（多级 cache 略，我赌考试不考）

cache 和程序性能

计算机性能最直接的度量方式是 CPU 时间。执行一个程序所用的 CPU 时间等于 CPU 执行时间和等待主存访问时间之和。当 cache 缺失时，需要等待主存访问，对于顺序流水线 CPU 来说，此时 CPU 处于阻塞状态。因此 CPU 时间的计算公式如下：

\[ CPU \text{ 时间} = (CPU \text{ 执行时钟周期数} + cache \text{ 缺失引起阻塞的时钟周期数}) \times \text{时钟周期} \]

若写回阻塞、写缓冲阻塞忽略不计，则综合考虑读和写操作后得到如下公式：

\[ cache \text{ 缺失引起阻塞的时钟周期数} = \text{程序中访存次数}×\text{缺失率}×\text{缺失损失} \]

CPU 性能越高，对 cache 的性能要求也最高
