Ch.3 程序转换与指令系统

寄存器传送语言 RTL

R[r] 表示寄存器 r 的内容
M[addr] 表示存储单元 addr 的内容
M[PC] 表示程序计数器指向的存储单元的内容
- M[R[r]] 表示将寄存器 r 的内容作为地址 addr，获取存储单元 addr 的内容
数据传送采用箭头 ← 表示，传送源在右，传送目的在左
- R[ax] ← M[R[ebp]+4] 等价为 movw 4(%ebp), %ax

汇编指示符

汇编代码文件除了汇编指令以外，还包含汇编指示符，以 . 开头，比如：

段/节定义指示符：将代码和数据组织成不同的逻辑块，链接器会将它们合并和放置到最终可执行文件的适当位置
- .text 声明后续内容为代码节
- .data 声明后续内容为已初始化数据节，包含有初始值的全局/静态变量
- .bss 或者 .section .bss 声明后续内容为未初始化数据节，默认初始化为 0
- .rodata 或者 .section .rodata 声明后续内容为只读数据节
数据定义与分配指示符：在 .data (.rodata) 中定义和初始化变量，或在 .bss 段中预留空间
- .string 定义以空字符结尾的 C 语言风格字符串，比如 .string "abc\n"
- .ascii 定义不以空字符结尾的 ASCII 字符串
- .byte .short .word .long .quad 分别表示分配 1/2/2/4/8 字节的内存并初始化
- .space 用于为 .bss 节的数据分配空间并初始化填充
- .float .double 定义单精度/双精度浮点数
符号相关指示符：控制符号（如标签、函数名、变量名）的链接可见性和类型
- .global symbol 声明一个全局可见的符号，可以将 global 简写为 globl
- .local .weak 分别声明一个局部符号和弱符号
- .type symbol, @function/@object 分别指定该符号为函数/数据对象
对齐指示符：确保数据或代码在内存中满足特定的地址对齐要求
- .align m .balign n 表示从此处开始内存按照 $2^m$ / $n$ 字节对齐

汇编指示符指示汇编器如何生成机器代码，不属于指令本身

一个比较神秘的段分配机制

对于下面的两则变量声明：

volatile int a[1] = {1};
volatile double b[1] = {1.0};

其中 a 和 b 本质都是指针，存入 .data 段；初始值 1 存入 .data 段，但是初始值 1.0 字面量会被存入 .rodata 段，原因是整数常量在汇编中可以立即数嵌入指令，而 double 常量通常不能直接嵌入，需要单独存储。

汇编格式

汇编格式分为 Intel 格式和 AT&T 格式，两者在代码表示上有较大的区别：

方面	Intel 格式	AT&T 格式
操作数顺序	目的操作数在前，源操作数在后（dest, src）	源操作数在前，目的操作数在后（src, dest）
大小指定（内存操作）	由寄存器或 ptr 指定比如 byte/word/dword/qword ptr	通过指令后缀指定有后缀：b (byte)、w (word)、l (long)、q (quad)
立即数前缀	无（十六进制以 `0x` 开头或 `h` 结尾）	`$` 前缀（十六进制以 `$0x` 开头）
寄存器前缀	无	% 前缀
内存操作符	用 [ ] 包围	用 ( ) 包围
内存寻址格式示例	[ebx + ecx*4 + 20h]	0x20(%ebx, %ecx, 4)

一个例子：R[eax] ← R[eax] + M[R[ebx] + R[ecx]×4 + 0x20]

Intel 格式（ptr 就是指针，和 C 语言的指针意思相同）

add eax, dword ptr [ebx + ecx*4 + 20h]

AT&T 格式

addl 0x20(%ebx, %ecx, 4), %eax

指令系统

IA-32 指的是 Intel 32 位 x86 架构的名称，即 Intel Architecture, 32-bit，其第一代产品为处理器 Intel 80386

x86-64 指的是 AMD 推出的兼容 IA-32 的 64 位版本指令集 x86-64，又叫做 AMD 64 / x64

IA-64 是一次较为失败的扩展，基于超长指令字技术；之后推出的 Intel 64 是兼容 x86-64 的扩展指令集

寄存器组织

我们将 IA-32/x86-64 指令中用到的寄存器组分为定点寄存器组、浮点寄存器栈、多媒体扩展寄存器组：

定点寄存器组

IA-32 阶段有 8 个通用寄存器、2 个专用寄存器、6 个段寄存器，我们先讨论通用寄存器：

（注意：IA-32 的 ESI EDI EBP ESP 寄存器的 8 位信息是无法直接使用的）

寄存器（32位）	低16位	低8位	高8位	常规用途（注意英文首字母）
EAX	AX	AL	AH	累加器（Accumulator）
EBX	BX	BL	BH	基址（Base）
ECX	CX	CL	CH	计数器（Count）
EDX	DX	DL	DH	数据（Data）
ESI	SI	-	-	源索引（Source Index）
EDI	DI	-	-	目的索引（Destination Index）
EBP	BP	-	-	基指针（Base Pointer，栈帧）简单来说 EBP 指向栈底数据
ESP	SP	-	-	栈指针（Stack Pointer）简单来说 ESP 指向栈顶数据

每个通用寄存器都有一种约定俗成的作用，通常 EBP 和 ESP 的作用不会被改变

到了 x86-64 阶段，出现了很多变化：

原有的通用寄存器扩展到了 64 位：

RAX	RBX	RCX	RDX	RSI	RDI	RBP	RSP

ESI EDI EBP ESP 寄存器的低 8 位可以使用，分别命名为 SIL DIL BPL SPL；高 8 位没有访问实现，只有 AH/BH/CH/DH 这四个寄存器有高 8 位的访问方式
新增了 8 个没有约定用途的寄存器，目的是减少对栈的使用。这 8 个寄存器也没有高 8 位的访问实现，并且低位的后缀不一样，使用的是 Dword Word Byte 后缀

寄存器（64位）	低32位	低16位	低8位
R8	R8D	R8W	R8B
R9	R9D	R9W	R9B
R10	R10D	R10W	R10B
R11	R11D	R11W	R11B
R12	R12D	R12W	R12B
R13	R13D	R13W	R13B
R14	R14D	R14W	R14B
R15	R15D	R15W	R15B

图示

IA-32 的 2 个专用寄存器分别为指令指针寄存器 EIP 和标志寄存器 EFLAGS，前者即 PC 的硬件实现，后者记录机器的状态和控制信息

EIP 和 EFLAGS 分别由 16 位的 IP 和 FLAGS 寄存器扩展，其中 16 位的版本用于实地址模式，32 位的版本用于保护模式（对于实模式，高 16 位的信息没有作用）

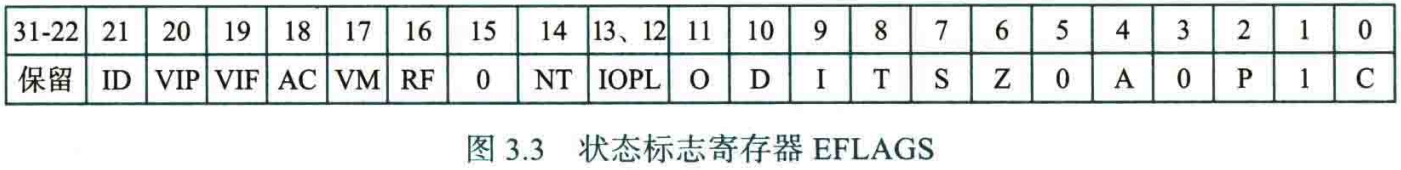

对于 EFLAGS，我们可以简单地将其看作 32 个 bool 值，因为大多数标志信息都是由一个比特位决定：

图中为 0/1 的位为保留位，总是为 0/1，比如第 1, 3, 5, 15 位；第 22~31 位未使用

给出前 15 位的具体内容：

位位置	标志名称	说明	类别
0	CF (Carry Flag)	进位标志：无符号算术操作产生进位/借位时置1 通常对于有符号运算无效	状态标志
1	保留	总是为1	保留位
2	PF (Parity Flag)	奇偶标志：结果低字节中1的个数为偶数时置1	状态标志
3	保留	总是为0	保留位
4	AF (Auxiliary Carry Flag)	辅助进位标志：BCD运算时的进位/借位	状态标志
5	保留	总是为0	保留位
6	ZF (Zero Flag)	零标志：运算结果为0时置1	状态标志
7	SF (Sign Flag)	符号标志：运算结果为负时置1	状态标志
8	TF (Trap Flag)	陷阱标志：单步调试时置1	系统标志
9	IF (Interrupt Enable Flag)	中断使能标志：允许响应可屏蔽中断时置1 对非屏蔽中断和内部异常无效	系统标志
10	DF (Direction Flag)	方向标志：指定字符串操作方向（0=递增，1=递减）具体来说是确定串操作指令进行时变址寄存器 ESI 和 EDI 的内容是自增还是自减	控制标志
11	OF (Overflow Flag)	溢出标志：有符号算术操作溢出时置1 通常对于无符号运算无效	状态标志
12-13	IOPL (I/O Privilege Level)	I/O特权级：当前任务的I/O权限级别	系统标志
14	NT (Nested Task)	嵌套任务标志：当前任务嵌套于其他任务时置1	系统标志
15	保留	总是为0	保留位

（对于 x86-64，扩展为 64 位的 RFLAGS 的高 32 位保留为 0）

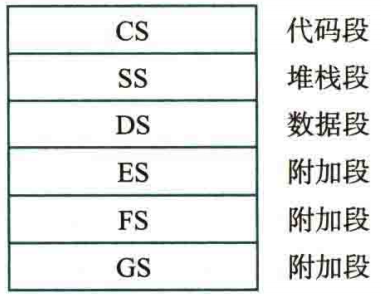

IA-32 的 6 个段寄存器都是 16 位，CPU 借助段寄存器的内容与寻址方式获取有效地址，最终生成操作数的存储地址。不同的段寄存器有不同的内部作用，并且实模式和保护模式下，段寄存器的作用不一样，之后也会说明

在 x86-64 中，CS/SS/DS/ES 被废弃使用，因为取消了内存的分段模型；FS/GS 只在部分情况下作为基址寄存器使用，比如线程本地存储 (TLS)，用于为多线程进程中的每个线程分配特定于线程的数据存储位置

浮点寄存器栈 & 多媒体扩展寄存器组

IA-32 的浮点处理架构有两种：

1- 与 x86 配套的 x87 架构，是一种栈结构 FPU，x87 进行运算的浮点数来源于浮点寄存器栈的栈顶

FPU 是专用于浮点运算的处理器，在 80486 之后集成进了 CPU。x87 FPU 中有 8 个 80 位的数据寄存器，以及控制寄存器、状态寄存器、标记寄存器各一个（都是 16 位）

这 8 个数据寄存器被当作栈使用，记为 ST(0) ~ ST(7)，栈顶元素为 ST(0)

控制寄存器指定浮点处理单元的舍入方式和精度（最大有效数据位数，Intel FPU 默认为 64 位）

状态寄存器类似于 EFLAGS，记录比较结果、溢出、错误等，并且记录了浮点寄存器栈顶位置

标记寄存器标记 8 个数据寄存器的状态：是否为空、是否可用、是否为零、是否为 NaN / ±∞ 等

2- 由 MMX 发展而来的 SSE 架构，采用单指令多数据 (SIMD) 技术，操作数来源是 8 个 128 位寄存器 XMM0 ~ XMM7

MMX 是多媒体扩展的缩写，MMX 技术指的是在 CPU 中加入专门为视频/音频信号和图像处理而设计的新指令。MMX 指令使用 8 个 64 位寄存器 MM0 ~ MM7，实质是借用了 ST(0) ~ ST(7) 的 64 位尾数位。

每条 MMX 指令可以同时处理 8 个 Byte / 4 个 Word / 2 个 Dword / 一个 64 位数据

因为 MMX 借用了 x87 FPU 的浮点寄存器，因此 x87 的浮点运算速度降低

后来在 MMX 的基础上发展了兼容 MMX 指令的 SSE 指令集，其采用了 SIMD 技术（单条指令同时并行处理多个数据元素）。为了不借用 x87 FPU 的浮点寄存器，SSE 指令集增加了 8 个 128 位的 SSE 指令专用的多媒体扩展通用寄存器 XMM0 ~ XMM7，因此能处理的数据宽度加倍

在 x86-64 中，XMM 寄存器从 8 个增加到 16 个，并且浮点操作也采用 SIMD 指令集，浮点数存放在 XMM 寄存器，而不再是基于 x87 FPU 的浮点寄存器栈。之后又产生了高级向量扩展指令集 AVX，使用 16 个 256 位的 YMM 寄存器

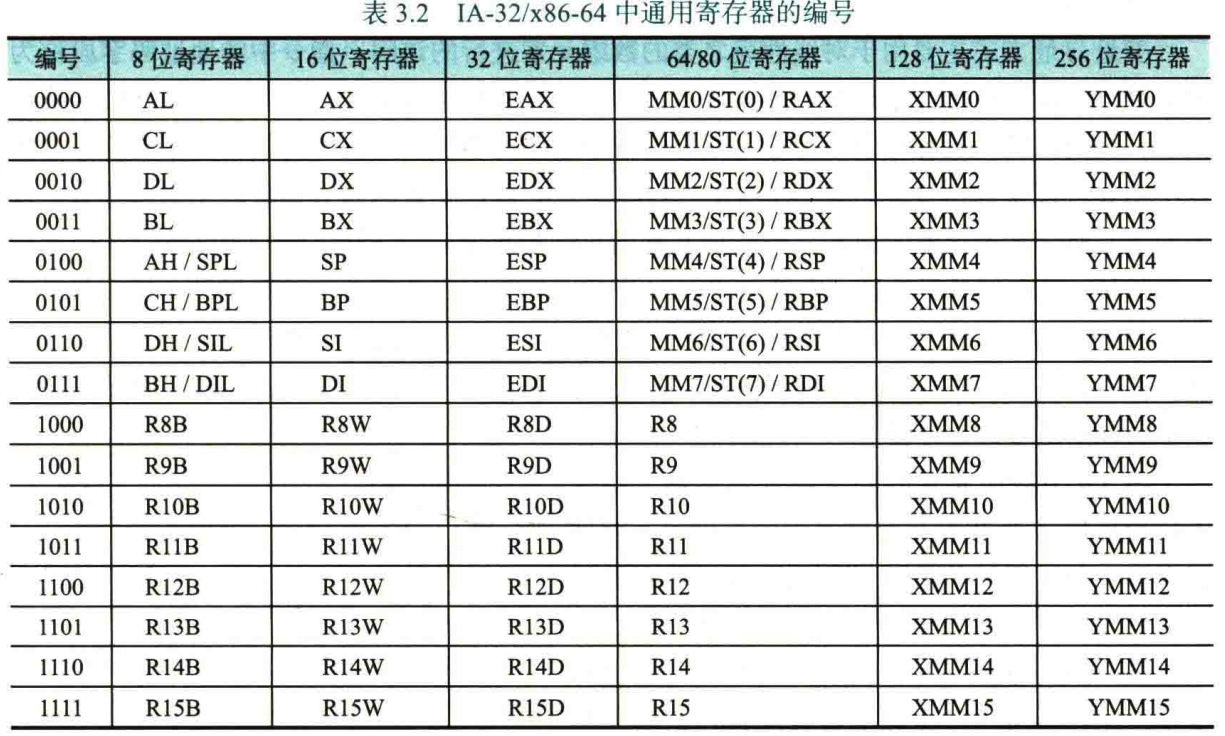

最终给出一张表格，指出了每个寄存器的编号，用于之后的寻址操作

指令寻址

根据指令给定信息得到操作数或操作数地址的方式称为寻址方式。通常把指令中给出的操作数所在存储单元的地址称为有效地址。

寻址方式

先给出最基础的寻址方式：

立即寻址：直接给出立即数，即 Imm
直接寻址：通过一次取地址操作获得操作数，即 M[addr]
间接寻址：通过两次取地址操作获得操作数，即 M[M[addr]]
寄存器直接寻址：通过寄存器获得操作数，即 R[r]
寄存器间接寻址：通过一次取地址操作和一次取寄存器操作获得操作数，即 M[R[r]]
变址寻址：操作数地址 = 指令中的形式地址 + 变址寄存器内容，即 M[D+R[index]]，常用于数组遍历，可以形式化理解为：D 是数组的起始地址，R[index] 得到的是下标
相对寻址：操作数地址 = 程序计数器内容 + 指令中的形式地址，即 M[PC+D]，常用于程序内的跳转和局部数据访问。这里 D 是偏移量
基址寻址：操作数地址 = 基址寄存器内容 + 指令中的形式地址，即 M[R[base]+D]，常用于程序的重定位。这里 D 是偏移量

我们发现后三者的类型都差不多，但是具体分析也能得到差别：

变址寻址的 “基址” 是 D，偏移量（下标）由寄存器提供，通常是 R[ESI] 或 R[EDI]；

相对寻址的 “基址” 是 PC，即 R[EIP]，偏移量是 D；

基址寻址的 “基址” 由寄存器提供，通常是 R[EBX]，偏移量是 D；

变址寻址和基址寻址是完全对称的，如何使用取决于基址和偏移量哪一个是在动态修改的，比如数组遍历就是变址寻址的典型应用，更加常用

相对寻址可以看作基址寻址的特例，因为 PC 总是在改变，让指令有了位置无关的特性，经常用于 PIC，适合生成可重定位代码

事实上，寻址方式可以复合使用，比如一种常见的寻址为带比例因子的基址变址寻址，举例：

movl 20(%ebx, %esi, 4), %eax
// 位移量(基址寄存器, 变址寄存器, 比例因子)
// 比例因子只能是 1 2 4 8

其中源操作数的有效地址 = 基址寄存器 + 变址寄存器 × 比例因子 + 位移量

这种寻址方式适合遍历数组，其中比例因子通常是单个元素的 size

IA-32/x86-64 处理器存在两种工作模式：实地址模式和保护模式；现代 x86/x86-64 处理器在刚上电（或复位）时都会进入实地址模式，在进行初始化后通过设置控制寄存器 CR0 的 PE 位为 1 进入保护模式；进入保护模式后通常不能再反向切换（除非重启等）

实地址

之前提到过：实地址只使用寄存器的低 16 位

实地址最大寻址空间 1MB = $2^{20}$ Byte，因此 32 条地址线的 $A_{31} \sim A_{20}$ 不使用，只使用低 20 位，对应的物理地址范围为 0x00000 ~ 0xFFFFF

我们考虑实模式下的段式虚拟存储机制：

每个段的大小（最大地址空间）固定为 64 KB，物理地址 = 段地址 × 16 + 偏移地址，其中段地址存储在对应的段寄存器（比如 CS 是代码段寄存器，SS 是堆栈段寄存器），偏移地址由其他寄存器提供

对段地址 × 16 ，也就是 << 4，使得获得的地址可以扩展为 20 位，其他寄存器提供低 4 位

举例：取指令操作，指令的物理地址为 CS * 16 + IP

数据读写操作，操作数的物理地址为 DS * 16 + 指令本身给出的地址（也就是上文基础寻址方式得到的地址），即有效地址

栈上 push/pop 操作，栈的物理地址 SS * 16 + SP

需要注意的是：上面的段寄存器

保护模式

为了实现在多任务模式下，将不同任务使用的虚拟存储空间进行完全隔离，80286 之后的系统会在实模式完成初始化后切换到保护模式。保护模式下处理器采用虚拟存储管理方式，这个之后再说

机器指令格式

IA-32 架构参考 i386 指令结构 for PA2-1 - CSNote

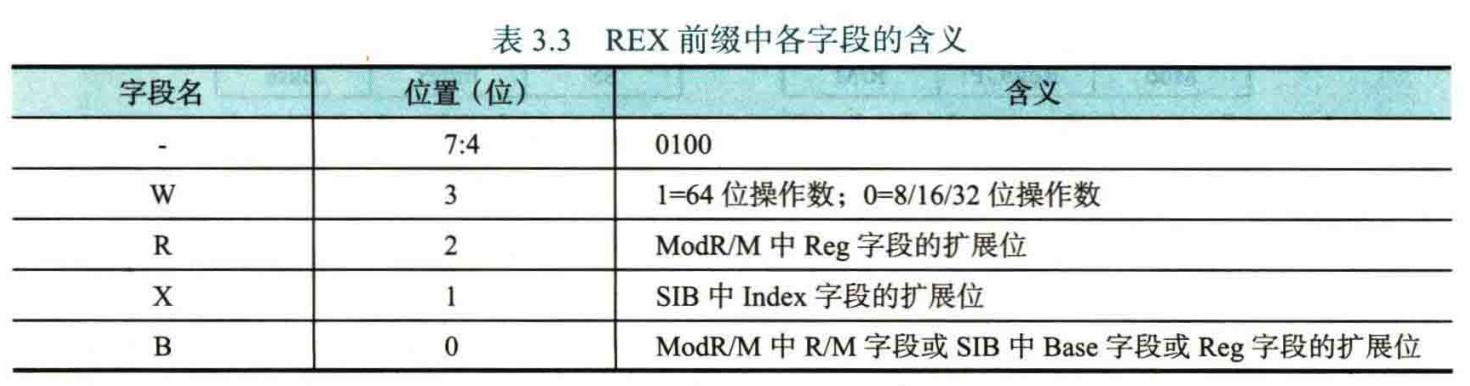

x86-64 架构指令格式兼容 IA-32，仅仅在指令前缀和 opcode 之间加入了可选择的 8 位 REX 前缀：

（前缀 0100 是为了避免与已有的指令前缀产生冲突）

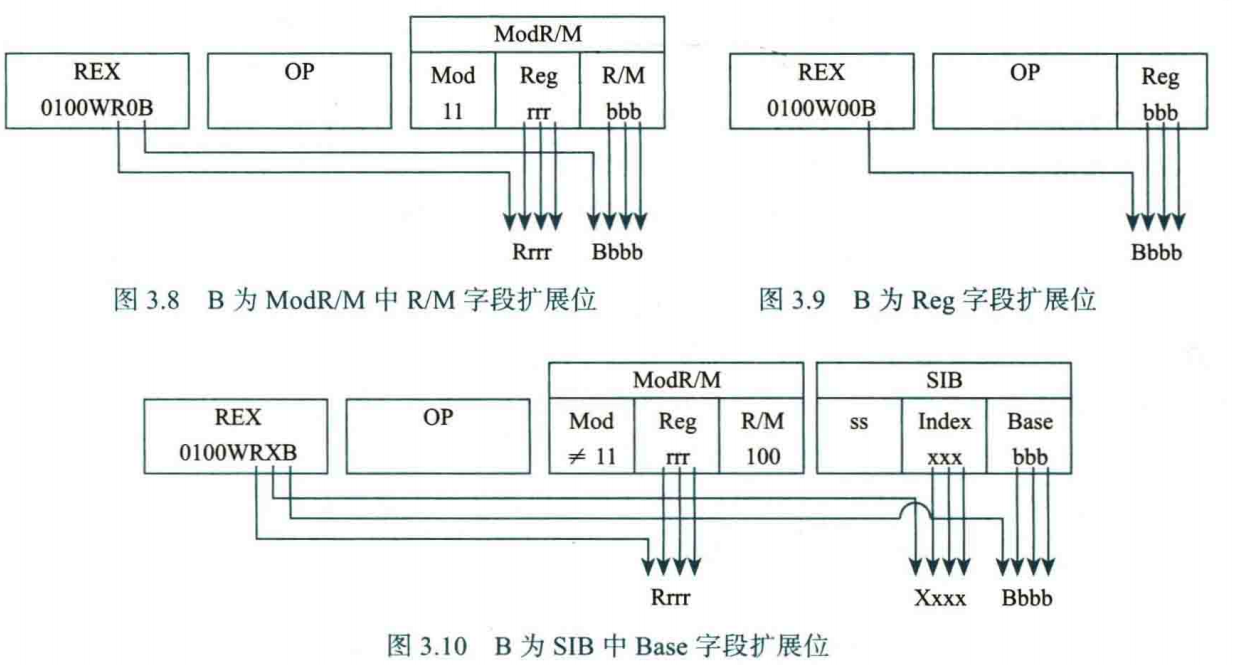

W 字段指定了操作数是否是 64-bit 的，R/X/B 分别为一些拓展位，其中 B 具有多种可能性，下图可以体现什么是 “拓展位”：

常用指令

对于涉及操作数大小的指令，通常用 b w l q 后缀分别表示 1/2/4/8 Byte 的操作数

传送指令

mov 指令用于一般传送，后跟后缀表示操作数大小

movs 和 movz 分别用于符号扩展和零扩展传送，需要两个后缀分别指定 src 和 dst 的操作数大小

movl 指令的目的地址为寄存器时，会清零高 32 位，等价为 movzlq

movq 指令最多只能指定 32 位的立即数，否则使用 movabsq 专门处理 64 位立即数加载到寄存器的操作（必须是 64 位立即数 → 寄存器）

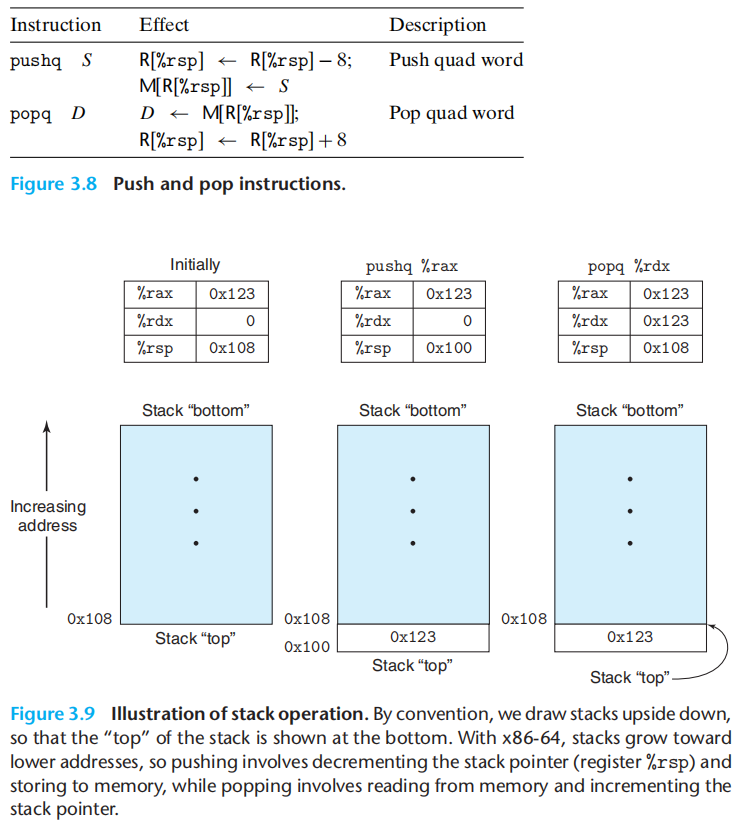

出入栈指令 push pop 本质上是一次栈指针寄存器的减法/加法运算和一次 mov 操作

图示

lea 指令相当于 mov 指令的操作数地址减少了取地址操作

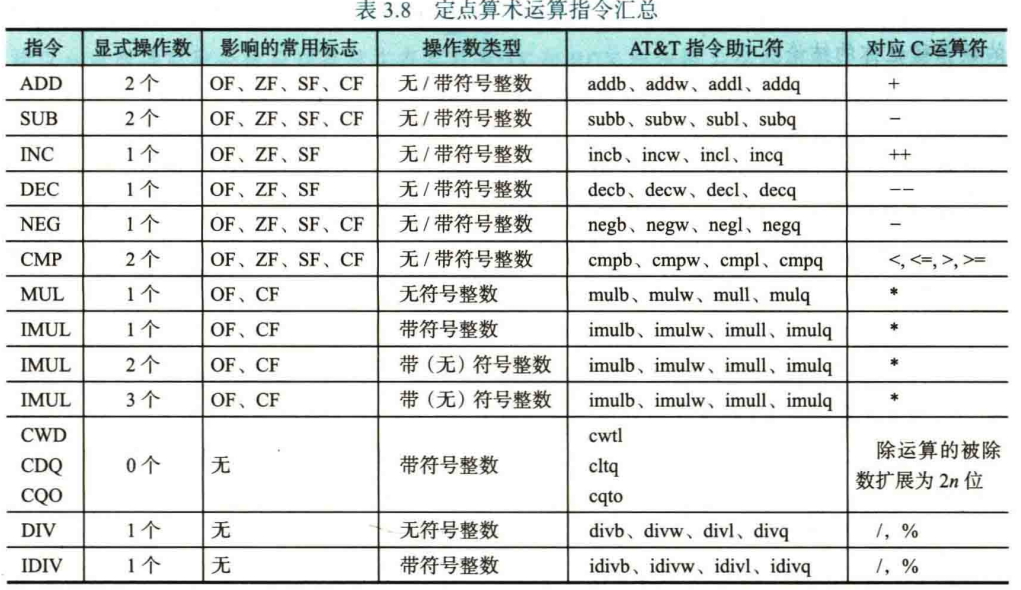

运算指令

乘法/除法

这里需要额外指出的是：

(i)mul 指令会隐式指定操作数，并将运算结果存入指定寄存器：

操作数大小	隐式寄存器（被乘数）	结果寄存器	结果高位寄存器
8 位 (`mul r/m8`)	AL	AX	—
16 位 (`mul r/m16`)	AX	AX	DX
32 位 (`mul r/m32`)	EAX	EAX	EDX
64 位 (`mul r/m64`)	RAX	RAX	RDX

两个 $n$ 位数相乘最多能得到 $2n$ 位数字，因此我们指定：运算结果的低位存入 _AX，高位存入 _DX

同理，除法运算 (i)div 也只有一个显式操作数（除数），并将运算结果存入指定寄存器：

操作数大小	被除数所在寄存器	商	余数
8 位 (`div r/m8`)	AX（= AH:AL ）	AL	AH
16 位 (`div r/m16`)	DX:AX	AX	DX
32 位 (`div r/m32`)	EDX:EAX	EAX	EDX
64 位 (`div r/m64`)	RDX:RAX	RAX	RDX

按位运算指令

常见的不写了

test 指令对两个操作数进行按位与运算但是不保存运算结果，只修改对应的 EFLAGS，比如：通过 testb %al, %al 的自按位与运算判断 AL 的正负情况：

判断

ZF = 1 → AL = 0

ZF = 0 && SF = 0 → AL > 0

ZF = 0 && SF = 1 → AL < 0

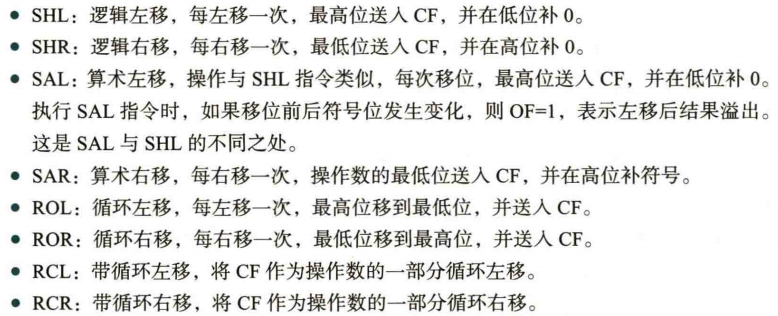

移位指令：

跳转指令

jmp 是无条件跳转

通常结合 cmp b, a 指令使用，注意 cmp 运算的是目的操作数 - 源操作数，所以我交换了 a 和 b 的位置，这样就符合上表的内容了

对于无符号整数，我们通过助记符第二个字母为 a / b 表示 a / b 是二者更大的

对于有符号整数，我们通过助记符第二个字母为 g / l 表示 a 比 b 更大（greater）或更小（less）

助记符第三个字母 e 表示是否加等号

条件指令

除了条件跳转指令，还有其他常用的条件指令

条件设置指令 set__ 指定将一个通用寄存器的值设置为 1 / 0，其助记符后两个字母的设置与 j 系列指令一样

条件传送指令 cmov__ 相当于为传输指令添加了条件操作，要求目的操作数必须是 16/32/64 位寄存器（因为 cmov 指令没有了大小后缀，因此只能由寄存器大小来辅助判断操作数大小）

其他指令

call 指令也是无条件跳转，其先将当前的 EIP / RIP 的内容（下一条指令的地址）入栈，然后将被调用的子函数的地址写入 EIP / RIP，相当于 C 语言调用子函数

ret 指令和 call 指令配套使用，会取出 call 指令入栈的原返回地址，使得子函数调用完成后能够回到主逻辑

ret 可以携带一个字节数 $n$，在弹出返回地址再进行一次 R[esp] ← R[esp] + n（或 RSP）操作，修改栈指针 ESP / RSP，目的是进行栈清理

（对于 x86-64 System V ABI，因为参数大多通过寄存器传递，因此 ret 即可）

陷阱指令 int n 用于触发中断事件，执行操作系统的内核级服务，比如 int $0x80 是系统调用的标准入口，配套的 iret 可以从内核态切换回用户态

x87 浮点指令比较复杂，这里仅额外指出一件事：将浮点数从 80 位的浮点数寄存器中的内容传送到 64 位的存储区时会产生一定的精度损失

SIMD 指令略，真没见过拿来出题目，学个蛋
